Машины для конечной упаковки
Упаковка в картонные коробки, блистерная упаковка и упаковка в рукавные пакеты для завершения линии после первичной упаковки — а также подъемники, конвейеры, весовые дозаторы и наполнительные машины, которые обеспечивают подачу и контроль продукции. От компактной картонной упаковочной машины JC130 до высокоскоростной модели JCH200, а также три платформы для блистерной упаковки и две конфигурации оборудования для упаковки в рукавные пакеты.
Заполните строку
Вторичная упаковка и вспомогательное оборудование для линий в одном месте: горизонтальные картонные упаковочные машины JC130 и высокоскоростная JCH200, JCP100, линии для производства блистеров JCP180 и JCP270, компактные машины для нанесения рукавов на пакеты JCJ130 и стандартные JCS130 — а также подъемники, шнековые конвейеры, многоголовый весоизмеритель, контрольные весоизмерители, а также шнековые и поршневые наполнители для линии подачи. Полные технические характеристики представлены на странице каждой машины.

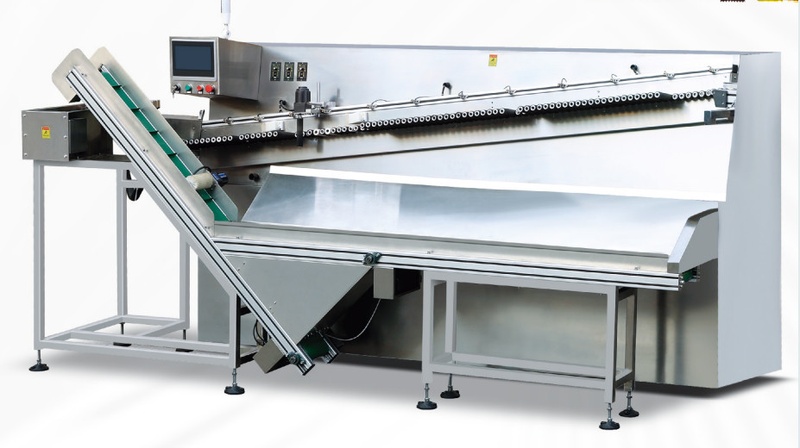

PPMH280 — высокоскоростная машина для подачи и раскладки
Производительность: 16 800 упаковок/час (280 упаковок/мин)
Соответствующие продукты: небольшие пакетики; стик-пакеты с жидкостью, порошком или гранулами; вакуумные упаковки
Ограничения по размерам изделий: полоски и плоские прямоугольные изделия длиной до 180 мм
Упаковочные материалы: ПЭ, ПП, CPP, ОПП, ПЭТ, ПА (нейлон), VMPET / VMCPP, фольговые ламинаты
Диаметр ролика: φ26 мм
Общая мощность: 7 кВт
Источник питания: 380 В / 50 Гц
Вес машины: 500 кг
Размеры (Д × Ш × В): 3600 × 1100 × 1700 мм

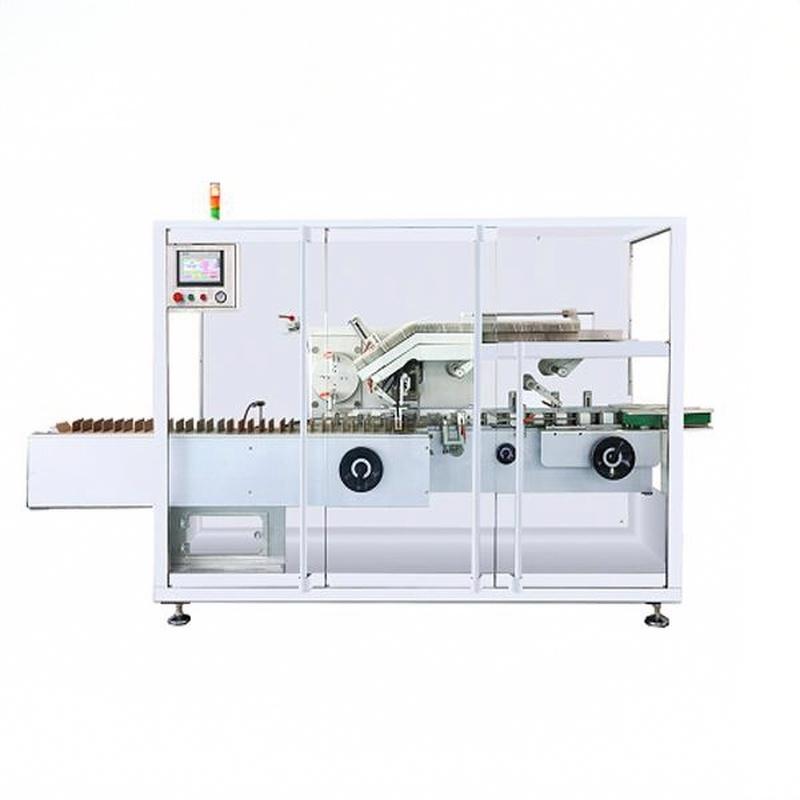

Горизонтальная картонажная машина JC130
Производительность: 20–60 коробок/мин (в зависимости от типа коробки и продукта)
Материал картонной коробки: картон плотностью 250–400 г/м²
Диапазон размеров картонных коробок (Д × Ш × В): 70–210 мм × 60–150 мм × 15–60 мм
Окно для медицинских изделий: Размеры указанных медицинских изделий подтверждены как 80–110 × 80–110 × 30–90 мм — проверка произведена по каждой коробке
Типы картонных упаковок: с заправкой, с самофиксирующимся дном, с петлей для подвешивания
Подача: автоматический подаватель продукции с 4 позициями; подаватели с 5 и 10 позициями изготавливаются по заказу; формирование, загрузка и запечатывание картонных коробок
Опции: устройство для складывания листовок; устройство для склеивания; устройство для односторонней запечатки этикеток
Отказ: автоматический отказ в случае отсутствия товара или инструкции в коробке; автоматическая остановка при перегрузке
Управляющая система: ПЛК Siemens, сенсорный экран, частотно-регулирующий преобразователь и сервопривод; клапаны, цилиндры, вакуумное оборудование и системы подготовки сжатого воздуха производства SMC; датчики Sick и Omron
Сжатый воздух: ≥0,6 МПа, 120–160 л/мин
Общая мощность: 1,5 кВт, 220/380 В / 50 Гц
Масса машины: 2 800 кг
Размеры (Д × Ш × В): 4620 × 1210 × 1800 мм

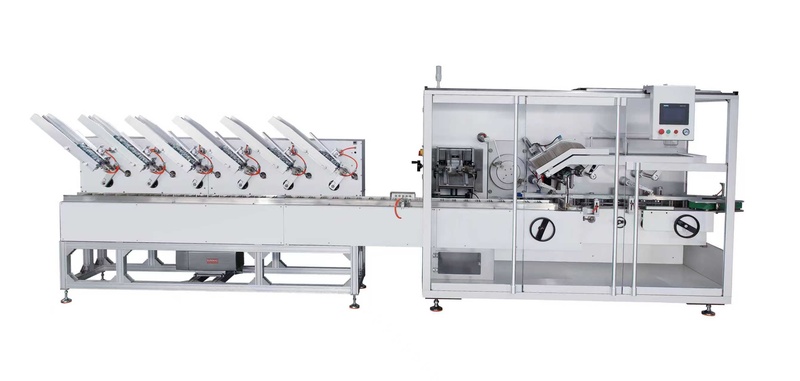

Высокоскоростная машина для упаковки в картонные коробки JCH200
Производительность: 200 коробок/мин
Типы картонных упаковок: с заправкой, с самофиксирующимся дном, с петлей для подвешивания
Серия продукции: пакетики для кофе и снеков, многопаковые наборы саше, фармацевтические препараты в бутылках, наборы — ассортимент картонной упаковки JC
Конфигурация: изготавливается на заказ с учетом размеров вашей картонной упаковки и продукта

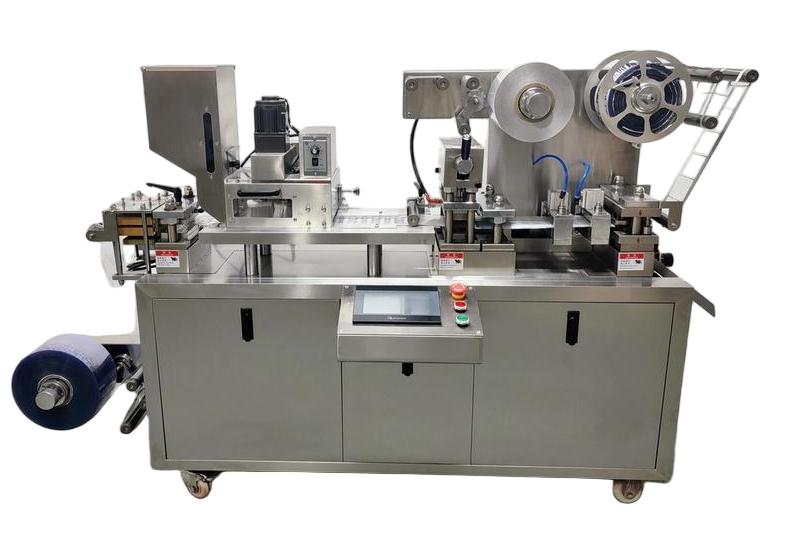

Машина для блистерной упаковки JCP100
Частота ударов: 10–38 ударов/мин
Производительность: 1 980 плат в час
Станции: 4 — формовка ПВХ, подача, термосварка, вырубка
Макс. площадь и глубина формовки: 80 × 120 мм, глубина до 24 мм
Стандартный размер платы: 80 × 57 мм (изготавливается по заказу)
Диапазон хода: 35–75 мм (изготавливается по заказу)
Упаковочные материалы: ПВХ 0,15–0,5 × 120 мм; алюминиевая фольга PTP 0,02–0,035 × 120 мм; диализная бумага 50–100 г × 120 мм
Контроль заполнения пропусков: обнаружение с помощью датчика Omron со станцией отбраковки (настраивается по заказу)
Привод: цепная передача, регулировка скорости с помощью преобразователя частоты; доступна сервотяга
Комплект управления: ПЛК Delta; сенсорный дисплей Weinview; сервопривод Inovance; энкодер Omron
Давление воздуха: 0,6–0,8 МПа
Общая мощность: 2,4 кВт, 220 В / 50 Гц (мощность главного двигателя — 0,75 кВт)
Шум оборудования: <75 дБ(А)
Вес машины: 350 кг
Габаритные размеры (Д × Ш × В): 1996 × 592 × 1229 мм

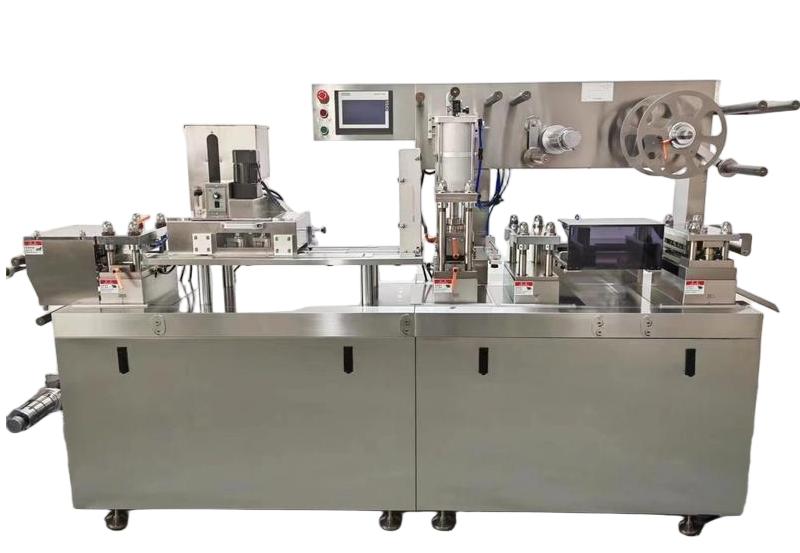

Машина для блистерной упаковки JCP180
Частота штамповки: 20–40 ударов/мин (алюминий-пластик); 10–40 ударов/мин (алюминий-алюминий)
Производительность: 40 000–80 000 таблеток в час
Макс. площадь формования: 170 × 120 мм (алюминий-пластик); 160 × 120 мм (алюминий-алюминий)
Максимальная глубина формовки: 5–25 мм (более глубокая формовка выполняется по заказу)
Диапазон хода: 40–125 мм, регулируемый
Стандартный размер платы: 80 × 57 мм
Упаковочные материалы: фармацевтический ПВХ 180 × 0,2–0,5 мм; алюминиевая фольга PTP 180 × 0,02–0,03 мм
Тяга: сервопривод в стандартной комплектации
Управляющая система: ПЛК Delta; сенсорный экран Weinview; сервопривод Inovance мощностью 750 Вт; энкодер и бесконтактный датчик Omron
Сжатый воздух: ≥0,11 м³/мин
Охлаждающая вода: водопроводная или рециркулируемая вода, 50 л/ч
Общая мощность: 5,5 кВт, 380 В / 50 Гц
Вес машины: 1 100 кг (раздельный корпус для лифтов и чистых помещений)
Размеры (Д × Ш × В): 2670 × 600 × 1530 мм
Машина для блистерной упаковки JCP270
Платформа: Четырёхпозиционная блистерная архитектура линии JCP
Формы: нестандартной формы, разработанные с учётом особенностей вашего продукта
Материалы: серии блистеров из алюминия и пластика, а также из алюминия и алюминия
Конфигурация: размеры доски и кавитационные параметры разрабатываются по заказу

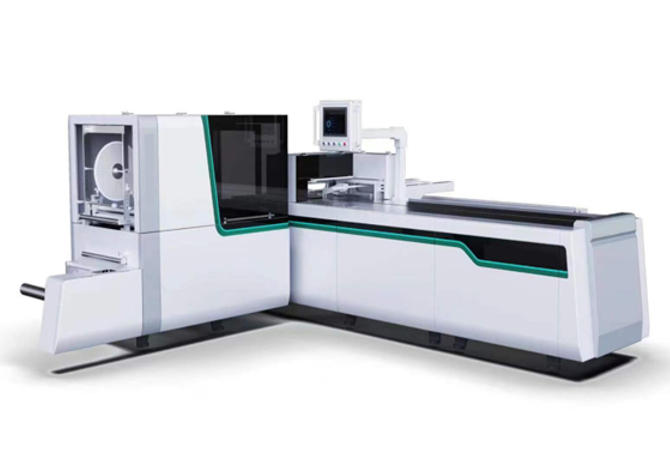

JCJ130 — компактная машина для упаковки в рукава
Способы запечатывания: (1) однослойная пленка OPP, запечатанная термическим способом; (2) пакеты из OPP с двухсторонней клейкой лентой; (3) ламинированные готовые пакеты
Поставка упаковочных материалов: рулонная пленка OPP и готовые пакеты
Продукты, для которых данная услуга наиболее подходит: канцелярские товары, красные конверты, конверты из крафт-бумаги, плоские предметы нестандартной формы
Уровень сборки: компактная сборка — модель JCS130 представляет собой стандартную серийную сборку

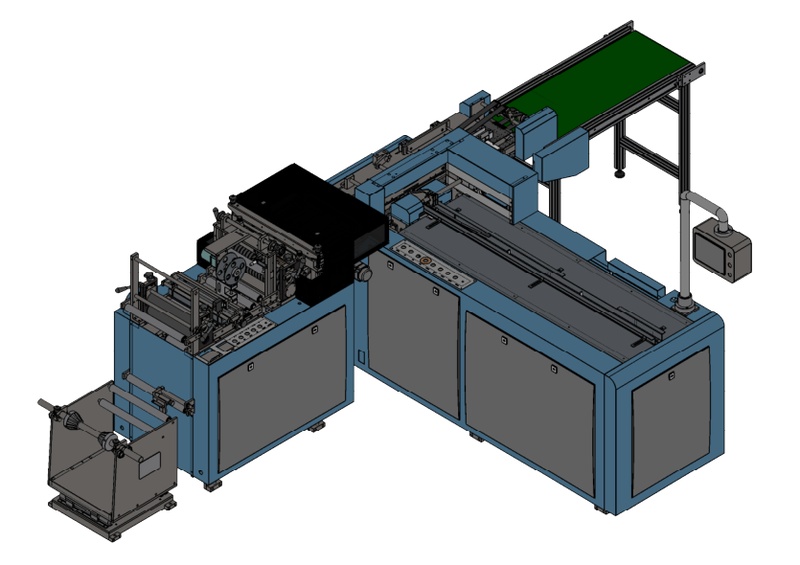

Стандартная машина для нанесения рукавов на мешки JCS130
Скорость упаковки: 30–50 мешков/мин (в зависимости от продукта)
Размеры упаковки (Д × Ш × В): 80–300 мм × 80–240 мм, высота до 40 мм
Материал для изготовления пакетов: рулонная пленка OPP, максимальный диаметр рулона — 450 мм
Способ запечатывания: самоклеящаяся застежка, без применения тепла
Источник питания: 220 В / 50 Гц
Сжатый воздух: 0,6–0,8 МПа
Общая мощность: 5 кВт
Вес машины: 1 600 кг
Габаритные размеры (Д × Ш × В): 2 500 × 4 600 × 1 600 мм
Система управления: ПЛК Omron NX1P2, сенсорный интерфейс HMI NB7W
Сервосистема: сервопривод Inovance, модуль управления движением Omron
Пневматика: клапаны SMC, цилиндры AirTac
Продукты, для которых данная услуга наиболее подходит: канцелярские товары, красные конверты, конверты из крафт-бумаги, плоские печатные изделия
Вариант сборки: Стандартная серийная сборка — JCJ130 представляет собой компактный вариант сборки
Машина для скручивания кромок JCC4
Функция: намотка и сбор обрезанных краев пленки, срезанных с рулона
Регулировка скорости: синхронная работа с основной упаковочной машиной
Совместимость: все модели серии JC с прямоугольным мешком и четырехсторонней сваркой

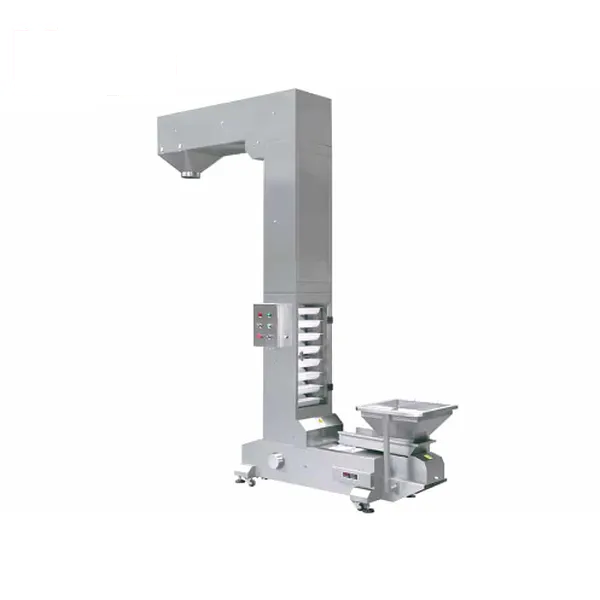

З-образный ковшовый элеватор
Мощность: 0,75 кВт
Производительность: 3–6 м³/ч
Высота подъема: 3–10 м
Скорость подъема: 0–17 м/мин
Брутто-вес: 428 кг
Материал изготовления: углеродистая сталь (с пластиковым покрытием) или нержавеющая сталь марки 304; детали, контактирующие с пищевыми продуктами, изготовлены из материалов, пригодных для использования в пищевой промышленности

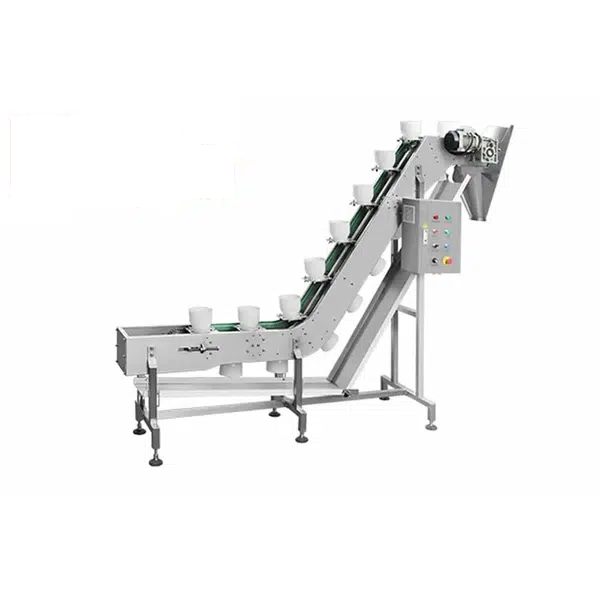

Ковшовый элеватор типа Z
Мощность: 0,75 кВт
Вместимость чаши: 1,4 л, пищевой полипропилен (PP)
Производительность: 2,5 м³/ч
Материал изготовления: нержавеющая сталь марки 304

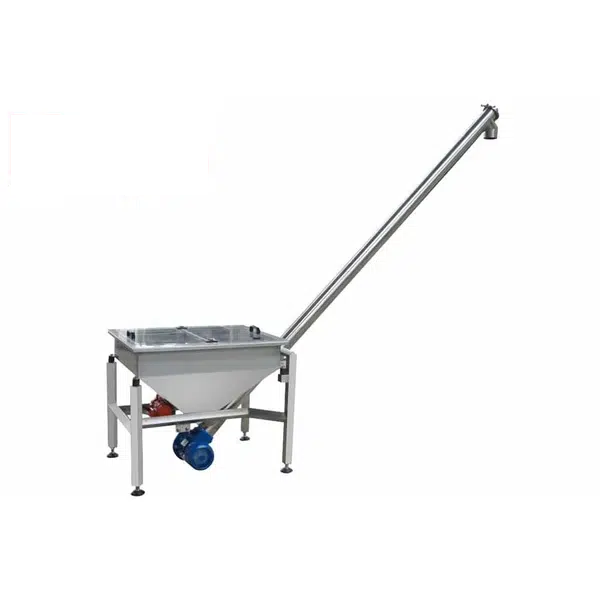

Шнековый конвейер
Скорость подачи: 3 / 5 м³/ч
Общая мощность: 815 / 1565 Вт
Высота разгрузки: 1800 мм
Источник питания: 3-фазное напряжение 380 В

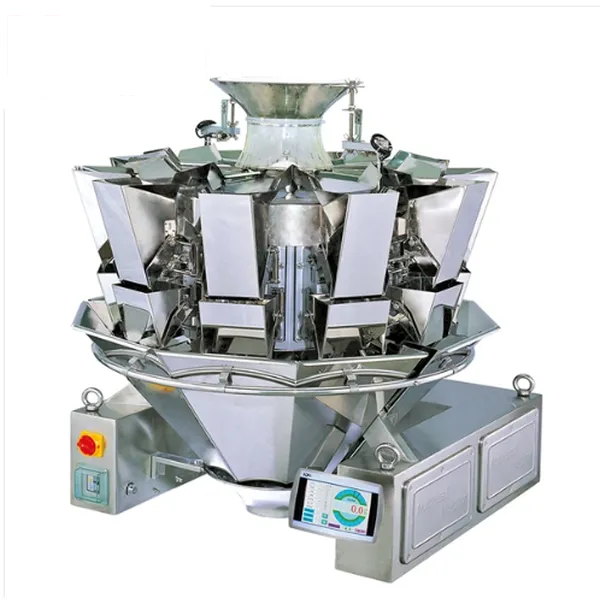

10-головочный многоголовочный весоизмеритель
Весовые головки: 10
Диапазон взвешивания: 25–500 г
Точность: ±0,5–2 г
Скорость взвешивания: до 70 взвешиваний в минуту
Объём бункера: 1,3 л
Сенсорный экран: 10,4 дюйма

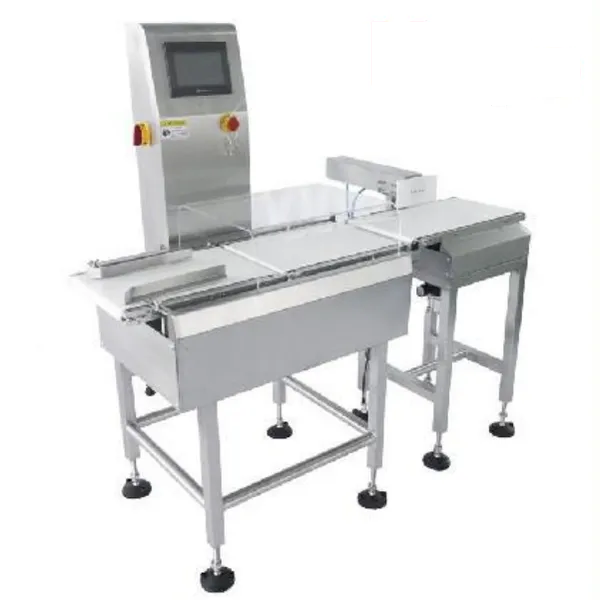

Контрольно-весовой дозатор
Диапазон взвешивания: 100–6000 г (CW100–CW6000)
Точность: ±1%
Производительность: до 200 упаковок/мин

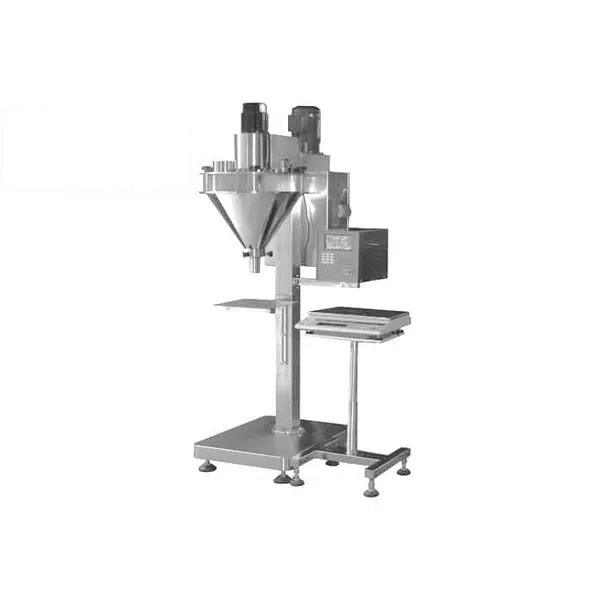

Шнековый дозатор порошка
Вес наполнителя: 10–1000 г
Точность розлива: ≤±1% (≤100 г); ≤±0,5% (100–1000 г)
Скорость наполнения: 40–120 мешков/мин
Источник питания: 3-фазное напряжение 380 В, 50 Гц
Общая мощность: 1,0 / 1,5 кВт
Габаритные размеры: 1300 × 850 × 1850 мм

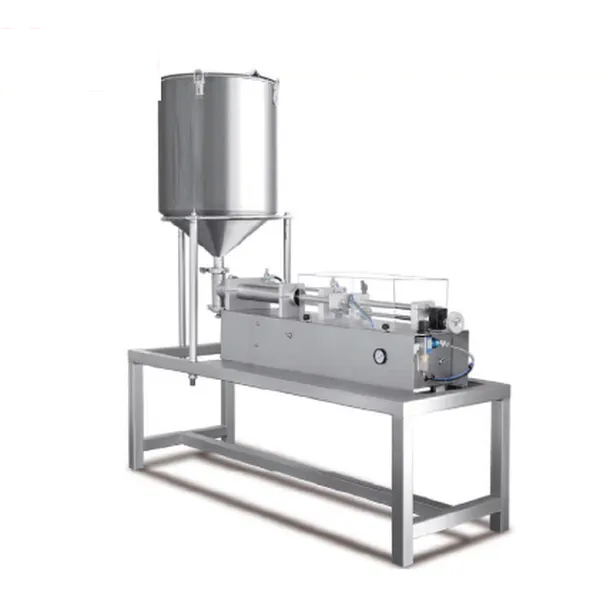

Поршневой дозатор жидкости
Объём наполнения: 30–5000 мл
Скорость наполнения: 6–30 упаковок/мин
Точность наполнения: ±1%
Насадка: Насадка для розлива без капель
Привод: полностью пневматический (сжатый воздух)
Пневматические компоненты: Airtac
Не знаете, как закончить фразу?
Сообщите нам, какую продукцию выпускает ваша первичная упаковка — пакеты, саше или упаковку в пленку — и какую скорость линии вам требуется. На странице каждой машины указаны её реальные рабочие характеристики; также вы можете ознакомиться со всем ассортиментом в обзоре упаковочных машин.
