Распространенные проблемы с Flow Wrapper и их решения: полное руководство по устранению неполадок

Введение

Даже при регулярном техническом обслуживании, упаковочная машина с конвейерной линией возникнут проблемы. Главное — уметь быстро диагностировать и устранять эти проблемы, чтобы свести к минимуму время простоя.

Профилактика всегда лучше, чем устранение неполадок — следуйте нашим ежедневный контрольный список по техническому обслуживанию для сокращения времени простоя.

В данном руководстве по устранению неисправностей наиболее распространенные проблемы сгруппированы по категориям с указанием четких признаков, причин и способов устранения. Мы сгруппировали наиболее распространенные проблемы по категориям с указанием четких признаков, причин и способов устранения.

Основной вывод: Большинство проблем, возникающих при работе упаковочной машины, можно решить, проверив температуру сварки, правильное положение пленки и степень износа компонентов. Освойте эти основы и сократите время простоя на несколько часов.

Как пользоваться данным руководством

В каждом задании вы найдете:
1. Симптомы – Что вы увидите
2. Вероятные причины – Наиболее распространённые причины
3. Быстрые решения – Пошаговые инструкции по устранению неполадок
4. Советы по профилактике – Как избежать рецидива

Приведенные ниже исправления предназначены для оболочек с горизонтальным потоком, таких как Машина для упаковки в пленку JC250.

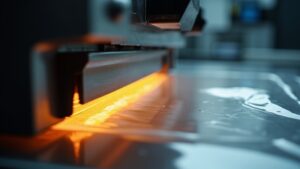

Часть 1: Проблемы с качеством уплотнений

Проблема 1: Ненадежные или поврежденные уплотнения

Симптомы:
– Уплотнители легко отделяются при натяжении
– Посылки, вскрытые при обработке
– Продукт виден через область пломбы
– Неравномерная прочность уплотнения

Контрольный список для диагностики:

Решения:

1. Проверить и отрегулировать температуру уплотнения
2. Для проверки используйте откалиброванный термометр
3. Увеличивать с шагом 5 °C

4. Повторная проверка прочности уплотнения

5. Заменить уплотнительную ленту

6. Удалите старую ленту с помощью средства для удаления герметика
7. Тщательно очистите поверхность
8. Равномерно наклейте новую ленту

9. Нажмите с усилием

10. Проверить давление уплотнения

11. Проверить пружины на наличие следов усталости
12. Заменить, если файл сжат

13. Настройка параметров давления

14. Проверить совместимость пленки

15. Ознакомьтесь с техническими характеристиками пленки
16. Подтвердить диапазон температур уплотнения
17. Попробуйте использовать образец пленки, о котором известно, что он исправен

Проблема 2: Прилипание уплотнителя или следы пригорания

Симптомы:
– Пленка прилипает к уплотнительной планке
– Следы от ожогов на пленке
– На уплотнении появилась трещина
– Повреждение изделия под воздействием высокой температуры

Решения:

1. Снизить температуру уплотнения
2. Снижение на 5–10 °C
3. Тестирование с использованием тестовых пакетов

4. Найти минимальную эффективную температуру

5. Очистить уплотнительную планку

6. Используйте неабразивное чистящее средство
7. Удалите все остатки
8. Нанесите антипригарное покрытие

9. Ни в коем случае не используйте металлические инструменты

10. Проверить синхронизацию уплотнений

11. Убедитесь, что время выдержки установлено правильно
12. При необходимости проверьте износ кулачков
13. Проверить дрейф синхронизации

Проблема 3: Неровные или перекошенные уплотнения

Симптомы:
– Уплотнение не расположено по центру упаковки
– Одна сторона сильнее другой
– Помятые края уплотнителя
– Асимметричный внешний вид

Решения:

1. Переустановить уплотнительную планку
2. Контрольная планка расположена параллельно наковальне
3. Отрегулируйте с помощью инструментов выравнивания

4. Проверить с помощью тестовых пакетов

5. Заменить изношенную наковальню

6. Оценить характер износа
7. Повернуть или заменить наковальню

8. Убедитесь, что сиденья установлены правильно

9. Проверить отслеживание пленки

10. Пленку необходимо выровнять по центру
11. Настроить направляющие
12. Проверить натяжение танцора

Часть 2: Проблемы при работе с пленкой

Задача 4: Складки на пленке

Симптомы:
– Мятая пленка на готовой упаковке
– Складки вблизи мест уплотнения
– Проблемы с качеством изображения
– Повреждение изделия из-за складок

Диагностическая схема:

Складки на пленке
    ↓
Складка находится в зоне уплотнения?
    ↓ ДА ↓ НЕТ
Проверить время уплотнения     Проверить траекторию движения пленки
    ↓ ↓
Проверить состояние наковальни  Проверить натяжение
    ↓ ↓
Проверить давление Проверить формующий воротник

Решения:

1. Регулировка следования пленки
2. Ослабить натяжение пленки
3. Выровнять пленку по центру вручную
4. Постепенно затягивайте

5. Беги и наблюдай

6. Проверить формирующий воротник

7. Убедитесь, что размер соответствует товару
8. Проверьте на наличие износа или повреждений

9. Отрегулируйте положение воротника

10. Снизить натяжение пленки

11. Проверить работу танцора
12. Регулировка натяжения тормоза
13. Проверить свойства пленки

Задача 5: Пленка рвётся или разрывается

Симптомы:
– Разрыв пленки во время работы
– Потрепанные края упаковки
– Частые остановки на линии
– Продукт выставлен на продажу

Решения:

1. Определить место разрыва
2. Перед размоткой: проверьте качество кромки
3. Рядом с предыдущим: проверьте воротник

4. Рядом с уплотнением: проверьте фазы уплотнения

5. Проверьте, нет ли острых краев

6. Проверить все ролики
7. Проверьте края формовочного воротника

8. Обратите внимание на наличие зазубрин или заусенцев

9. Регулировка натяжения пленки

10. Уменьшить натяжение тормозного троса
11. Проверить работу танцора

12. Проверить свойства пленки

13. Используйте направляющую по краю

14. Установить краевой датчик
15. Включить автоматическое отслеживание
16. Проверьте направляющие ролики

Задача 6: Проблемы с отслеживанием пленки

Симптомы:
– Пленка смещается в одну сторону
– Пленка неправильно накладывается
– Положение уплотнителя может меняться
– Варианты кромок

Решения:

1. Ручная настройка слежения
2. Ослабить натяжной ролик
3. Перемещайте ролик небольшими шагами
4. Наблюдайте за поведением пленки

5. Повторяйте, пока изображение не окажется по центру

6. Установите направляющую кромки

7. Добавить датчик края
8. Подключиться к настройке отслеживания

9. Включить автокоррекцию

10. Проверка системы «дансер/квадрат»

11. Убедитесь в плавности движения
12. При необходимости смажьте
13. Замените изношенные детали

Часть 3: Проблемы с качеством упаковки

Задача 7: Неправильная длина посылки

Симптомы:
– Посылки слишком длинные или короткие
– Различная длина упаковок
– Несоответствие положений уплотнений
– Количество товаров в коробке может варьироваться

Решения:

1. Проверить работу энкодера
2. Убедитесь, что датчик чистый
3. Проверьте надежность крепления

4. Проверка выхода кодера

5. Настройка калибровки длины

6. Измерить фактические размеры посылки
7. Сравнить с настройками HMI
8. При необходимости скорректируйте

9. Повторное тестирование

10. Проверить расстояние между товарами

11. Проверить настройку регулировочного винта синхронизации
12. Проверить датчики изделия
13. Обеспечьте равномерную подачу

Задача 8: Неправильное расположение изделия

Симптомы:
– Продукт не выровнен по центру в кадре
– Зона уплотнения контактов изделия
– Поврежденные упаковки
– Повреждение товара

Решения:

1. Отрегулируйте направляющие подачи
2. Выровнять изделие по центру ленты
3. Выровнять по зоне формовки

4. Проверьте на наличие износа

5. Проверить синхронизацию

6. Проверить положение датчика
7. Проверить настройку регулировочного винта

8. Настроить расстояние между товарами

9. Проверить конвейерную ленту

10. Проверьте состояние ремня
11. Проверить отслеживание
12. Обеспечьте правильное натяжение

Задача 9: Повреждение упакованного товара

Симптомы:
– Продукт раздавлен или деформирован
– Следы от продукта на пленке
– Утечка из упаковок
– Жалобы клиентов

Решения:

1. Снизить натяжение пленки
2. Ослабить натяжение сборки
3. Отрегулируйте давление роликов

4. Испытание с использованием образцов продукции

5. Отрегулируйте откидные пластины

6. Снизить нагрузку на изделие
7. Проверить расположение пластин

8. Проверьте на наличие износа

9. Изменить настройки скорости

10. Уменьшить скорость линии
11. Проверить ускорение
12. Проверить правила обращения с товаром

Часть 4: Проблемы с электрикой и системами управления

Задача 10: Машина не запускается

Безопасность превыше всего: Все работы, связанные с электрикой, следует выполнять при отключенном питании.

Последовательность диагностических действий:

1. Проверить аварийную остановку
2. Убедитесь, что аварийный выключатель не сработал
3. При необходимости сбросьте настройки

4. Повторный запуск теста

5. Защитные ограждения

6. Все заслонки закрыты
7. Работа переключателей блокировки

8. При необходимости сбросьте настройки

9. Проверьте источник питания

10. Главный выключатель включен
11. Напряжение в норме

12. Правильная последовательность фаз

13. Проверить состояние ПЛК

14. Горит индикатор питания
15. Кодов неисправностей нет
16. При необходимости перезапустите контроллер

Задача 11: Сенсорный экран HMI не реагирует

Симптомы:
– Экран не реагирует на прикосновения
– Команды не выполняются
– Витрина с замороженными продуктами
– Сообщения об ошибках

Решения:

1. Перезапустить HMI
2. Перезагрузка интерфейса HMI
3. Подождите 30 секунд

4. Перезапустите машину

5. Очистить экран

6. Используйте мягкую влажную тряпку
7. Избегайте агрессивных чистящих средств

8. Ни в коем случае не используйте растворители

9. Проверьте соединения

10. Проверьте кабель Ethernet
11. Проверьте надежность соединения разъема

12. В случае повреждения заменить кабель

13. Обновить прошивку

14. Скачать последнюю версию
15. Следуйте инструкциям по обновлению
16. Создать резервную копию текущих настроек

Задача 12: Ошибки измерения температуры

Симптомы:
– На дисплее температуры отображается “–”
– Сильные колебания температуры
– Температура не достигнет заданного значения
– Сигналы тревоги о превышении температуры

Решения:

1. Проверить термопару
2. Проверить подключение
3. Очистите контакты

4. Заменить в случае повреждения

5. Проверить нагревательный элемент

6. Измерить сопротивление
7. Проверить целостность цепи

8. Заменить, если открыто

9. Проверить SSR (твердотельное реле)

10. Проверить выходное напряжение
11. Заменить в случае неудачи
12. Проверить радиатор

Часть 5: Задачи по механике

Задача 13: Необычные шумы или вибрация

Симптомы:
– Скрежет или визг
– Чрезмерная вибрация
– Стучащие звуки
– Ударные звуки

Диагностический подход:

Решения:

1. Определить источник шума
2. Работа без пленки
3. Запуск без продукта

4. Выделите нужный раздел

5. Проверить подшипники

6. Обратите внимание на неровности
7. Проверить наличие люфта

8. При необходимости заменить

9. Проверить ремни

10. Проверить на наличие износа
11. Проверить натяжение
12. Заменить в случае трещины

Задача 14: Колебания скорости или нестабильность

Симптомы:
– Скорость колеблется
– Не удается достичь заданной скорости
– Останавливается только на высокой скорости
– Скорость отличается от указанной на дисплее

Решения:

1. Проверить систему привода
2. Состояние двигателя
3. Состояние ремня

4. Обратная связь от датчика

5. Проверить настройки ПЛК

6. Проверить настройки скорости
7. Проверить ускорение/замедление

8. При необходимости восстановите настройки по умолчанию

9. Проверьте питание

10. Проверить стабильность напряжения
11. Измерить потребляемый ток
12. Проверьте наличие помех

Таблица быстрого поиска решений по устранению неисправностей

Когда обращаться в службу технической поддержки

Немедленно позвоните, если:
– Повреждение электрооборудования или запах гари
– Проблемы с пневматической системой
– Замена ПЛК или ЧМИ
– Неисправности систем безопасности
– Замена основных узлов

Необходимая информация:
– Модель и серийный номер оборудования
– Версии прошивки ПЛК и ЧМИ
– Отображаемые коды ошибок
– Описание проблемы и когда она возникла
– Уже предпринятые шаги

Заключение

У большинства неисправностей упаковочных машин причины и способы устранения довольно просты. Понимая эти типичные проблемы и способы их устранения, вы сможете сократить время простоя и поддерживать эффективность производства.

Основные выводы:
1. Начните с самых простых причин
2. Описание проблем и решений
3. Сначала проверьте детали уплотнения на наличие неисправностей
4. Проверить, правильно ли обращаются с пленкой, чтобы выявить проблемы с ней
5. По сложным вопросам обращайтесь в службу поддержки

Нужна техническая поддержка?

Компания Path Pack производит горизонтальные упаковочные машины в Ханчжоу (Китай). Перед отправкой каждая машина проходит испытания с использованием продукции и пленки заказчика. Если вы выбираете упаковочную машину или устраняете неисправности на линии, уже находящейся в эксплуатации, обратитесь к нашей инженерной службе — мы ответим в течение одного рабочего дня.

О Path Pack

По вопросам, связанным с уплотнениями, обратитесь к нашему руководство по регулировке отсечного ножа.

Часто задаваемые вопросы

Каковы наиболее распространенные проблемы, связанные с упаковочными машинами?

Они подразделяются на пять групп: проблемы с качеством уплотнений (слабые или неисправные уплотнения), проблемы с обработкой пленки (складки, разрывы, смещение), проблемы с качеством упаковки (неправильная длина, некачественный внешний вид), электрические/контрольные неисправности, а также механические проблемы, такие как шум и вибрация.

Как устранить негерметичность уплотнения на упаковочной машине?

Проверьте в указанном порядке: температуру уплотнения (отклонение от заданного значения не более ±5 °C), толщину уплотнительной ленты (замените, если толщина менее 0,3 мм) и равномерность давления уплотнения. В большинстве случаев слабое уплотнение связано с одной из этих трёх причин.

Почему моя пленка морщится на упаковочной машине?

Сначала определите местоположение складки: складки в области уплотнения указывают на неправильную синхронизацию уплотнения или неисправность наковальни; складки поперек полотна указывают на проблемы с ведением пленки, натяжением или формующим кольцом.

В каких случаях лучше обратиться в службу технической поддержки, а не пытаться устранить неисправность самостоятельно?

Немедленно позвоните в случае повреждения электрооборудования, появления запаха гари, проблем с пневматикой, сбоев в работе ПЛК или интерфейса HMI, неисправностей систем безопасности или необходимости замены основных компонентов. Приготовьте информацию о модели, серийном номере, версиях прошивки и кодах ошибок.

Прошли всю матрицу, но всё равно застряли? → Отправьте в Path Pack описание симптомов неисправности — наши инженеры подскажут вам, какой компонент, скорее всего, требуется, ещё до того, как вы закажете запчасти.
